Ölçülmeyen topraklama, ölü topraktır.
Topraklama sistemi bir tesisin en sessiz güvenlik elemanıdır. On yıllarca kusursuz çalışır, kimse fark etmez. Ta ki bir kaçak akım can alana kadar. İşte o noktada sahada gördüğümüz tablo hep aynıdır: “Sistemin neden attığını bilmiyoruz”, “Raporda topraklama ölçülmüş ama değer yok”, “Ölçümü yaptık ama hangi yöntemle yaptık, not almadık.”
Bu yazı, topraklama direnci ölçümünün üç temel yöntemini, hangisinin ne zaman doğru olduğunu ve raporu tartışmasız kılacak prosedürü anlatıyor. Elektrik tesislerinde periyodik kontrol yapan mühendisler, İSG profesyonelleri ve tesis yöneticileri için — ölçtüğünüz değerin gerçekten ne anlama geldiğini bilerek çıkın sahadan.
Yasal dayanak: Bu bir “isterseniz yapın” değil
Topraklama ölçümünün yılda en az bir kez yapılması İş Ekipmanları Yönetmeliği EK-III hükmüdür. “En az bir kez” ifadesi tabandır; risk değerlendirmesi, tesisin ortam şartları veya işletme geçmişi bu periyodu kısaltabilir.
Ölçümü yöneten ikinci belge Elektrik Tesislerinde Topraklamalar Yönetmeliği‘dir. Sanayi tesisi için topraklama periyodu 1 yıldır ve bu periyot sadece ölçümü değil, ölçümün kayıt altına alınmasını da kapsar — rapor, mevzuat açısından ölçümün kendisi kadar zorunludur.
Üçüncü dayanak standartlardır. IEEE 81-2025 (Aralık 2025’te güncellendi) ve TS EN 61557 serisi, sahada kullanılacak yöntemleri ve cihaz şartlarını tanımlar. Bu iki kaynağı bilmeden yapılan bir ölçüm, denetimde sorgulandığında savunmasız kalır.
Neden “düşük direnç” peşindeyiz?
Topraklama direnci, toprak elektrodunun akımı toprağa iletme kolaylığının ölçüsüdür. Değer düştükçe:
- Kaçak akım hat üzerinden değil, elektrot üzerinden toprağa akar — çalışanı korur.
- Koruma röleleri ve kaçak akım koruma (RCD) cihazları gerçek arıza akımını görür, zamanında ayırır.
- Aşırı gerilim (yıldırım, anahtarlama) dalgaları yapıya zarar vermeden toprağa boşalır.
- Ölçüm yapılmamış yüksek dirençli bir topraklama, “var ama yok”tur: devre tamamlanır, ama koruma fonksiyonu çalışmaz.
Bir sayıyla örnekleyelim: 30 mA kaçak akım koruması için projelendirilmiş bir devre düşünün. Topraklama direnci 1 Ω iken arızada toprak hattından düşen gerilim 0,03 V’tur. Aynı arıza, 50 Ω’luk bir “ölmüş” topraklamada 1,5 V gövdelenme gerilimi üretir — dokunan kişi için tehlike eşiğine yaklaşan bir değer. Sayılar küçük görünür; sonuç değildir.

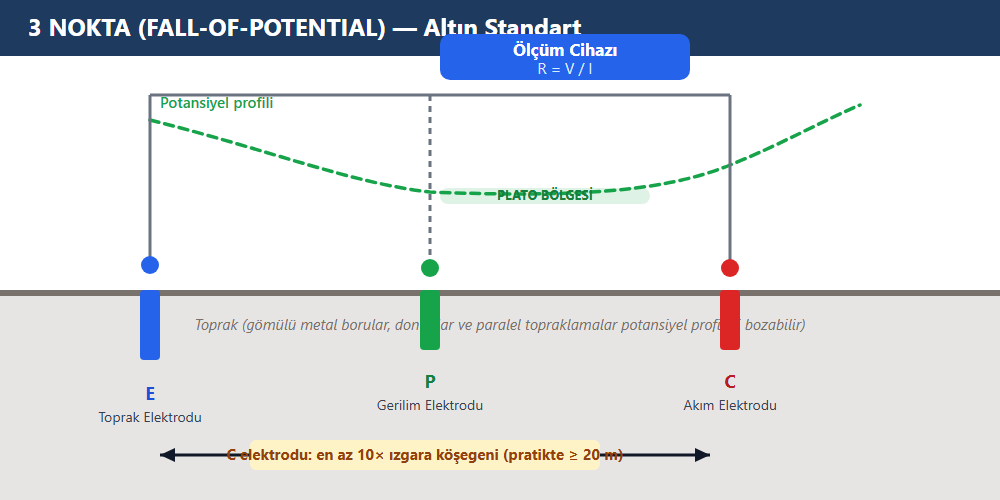

Yöntem 1: 3 Nokta (Fall-of-Potential) — Altın Standart
IEEE 81’in önerdiği birincil yöntemdir ve raporlarda en yüksek krediyi taşır. Prensip basittir: toprak elektroduna (E) akım verilir, iki yardımcı çubuk (P ve C) kullanılır, gerilim ve akım ölçülür, direnç R = V/I ile hesaplanır.
Kurulum kuralı kritiktir: akım elektrodu (C), topraklama ızgarasının köşegen uzunluğunun en az 10 katı uzağa çakılır. Pratikte bu, EMO Topraklama Ölçümleri Rehberi’ne göre minimum 20 metre demektir. Gerilim elektrodu (P), E ile C arasına, hat üzerine yerleştirilir. Doğru konumu bulmak için P çubuğu C’ye doğru kademeli kaydırılır; değerler plato yapıyorsa ölçüm geçerlidir, yani “potansiyel düşme bölgesi” yakalanmış demektir.
Nerede zorlanır: Kentsel alanlarda ve sanayi sitelerinde sorun büyüktür. Gömülü metal borular, birbirine bağlı topraklama sistemleri ve betonarme donatılar ölçümü bozar (Colella ve arkadaşlarının Politecnico di Torino’da yaptığı çalışmalar bunu detaylı gösterir). Elektrotları çakacak alan bulunamazsa yöntem uygulanamaz — ve rapor bunu dürüstçe söylemelidir, uydurma değerle değil.

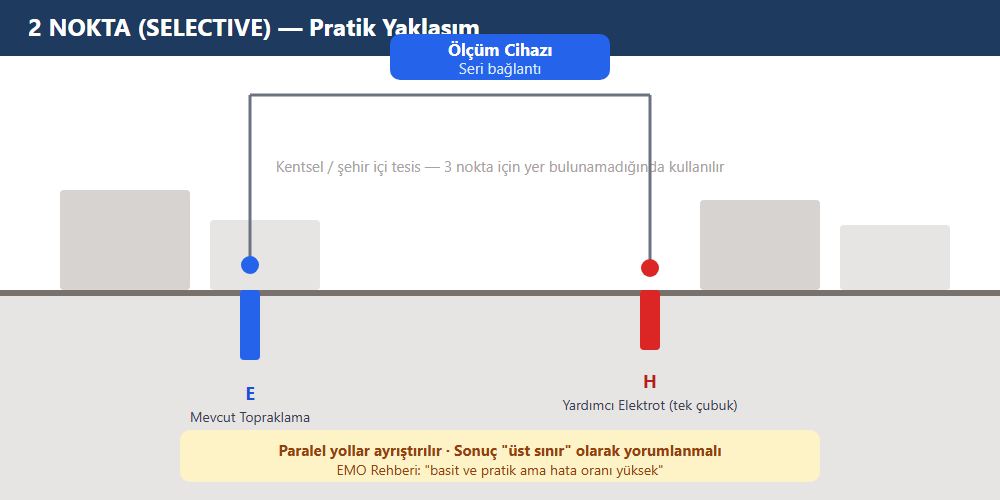

Yöntem 2: 2 Nokta (Selective) — Pratik Ama Dikkatli
EMO rehberi bu yöntemi “basit ve pratik ama hata oranı yüksek” olarak tarif eder. Tek yardımcı çubuk yeterlidir; mevcut topraklama sistemine seri bağlanır ve paralel yollar ayrıştırılır. Şehir içi tesislerde, 3 nokta yöntemi için elektrot çakacak yer bulunamadığında sık başvurulan çözümdür.
Neden hata oranı yüksek: Ölçülen değer, test edilen sistemin direnci ile yardımcı elektrot yolunun direncini birlikte içerir. Referans yol kötüyse sonuç şişer. Bu yöntemin çıktısı “gerçek değer”den ziyade “üst sınır” olarak yorumlanmalı ve rapora o şekilde işlenmelidir.

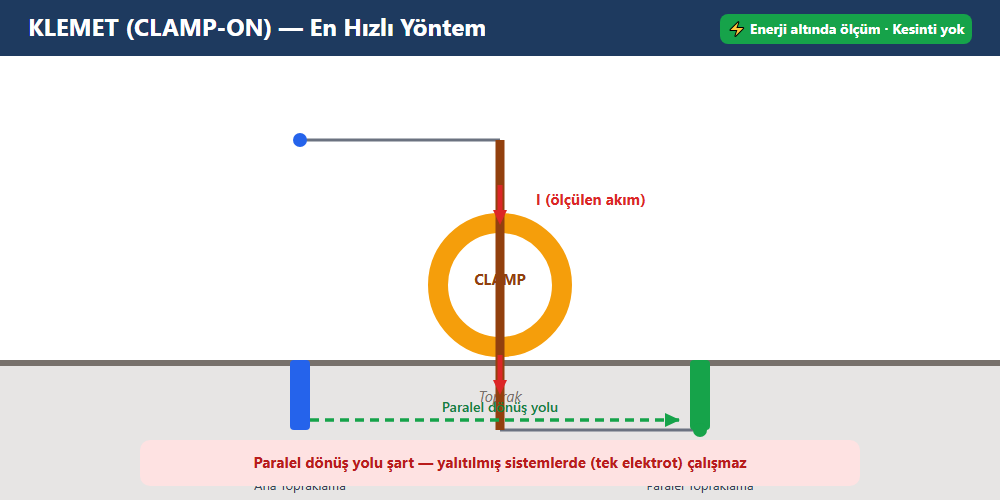

Yöntem 3: Klemet (Clamp-On) — En Hızlı, Ama Bir Şartla
TS EN 61557 kapsamındaki kelepçe (klemmet) yöntemi, sistemi kesintiye uğratmadan ve enerji altında ölçüm yapabilme avantajı sunar. Üretimi durdurulamayan tesislerde tek pratik seçenek genellikle budur — üretim hattını 20 metre mesafeye elektrot çakmak için durduramazsınız.
Ancak ENTES mühendislik notunun altını çizmek gerekir: paralel dönüş yolu olmayan yalıtılmış sistemlerde çalışmaz. Yöntem, ölçülen topraklamanın paralel topraklamalar üzerinden bir dönüş yolu bulmasına dayanır. Tek başına izole bir elektrotta klemmet, akımın geri döneceği bir yol bulamadığı için anlamsız sonuç verir.
Hangi yöntem ne zaman? — Karar tablosu
| Yöntem | Doğruluk | Hız | Uygulanabilirlik | Ne zaman? |
|---|---|---|---|---|
| 3 Nokta (Fall-of-Potential) | 🟢 Yüksek | 🔴 Yavaş (elektrot kurulumu) | 🟡 Açık alan gerekir | Nihai doğrulama, denetim raporu, yıllık zorunlu ölçüm |
| 2 Nokta (Selective) | 🟡 Orta (üst sınır) | 🟡 Orta | 🟢 Şehir içi, dar alan | Yer darlığında pratik kontrol |
| Klemet (Clamp-On) | 🟡 Orta (paralel yola bağlı) | 🟢 Çok hızlı | 🟢 Enerji altında, kesintisiz | Üretim sürerken, ön tarama, trend takibi |
Hangi yöntem seçilirse seçilsin, seçimin gerekçesi rapora yazılmalıdır. “Neden bu yöntemi kullandık” sorusunun cevabı, denetçinin güvenini kazandırır.
Sınır değerler: Kırmızı çizgiler
Sahada sık karıştırılan iki eşik:
- Sanayi tesisleri: topraklama direnci ≤ 10 Ω (ENTES ve OCK Mühendislik verisi)
- Trafo nötr topraklaması: ≤ 1 Ω hedeflenir
Bu iki değer aynı değildir. Aynı raporda “topraklama 8 Ω ölçüldü, uygun” yazan bir satır, ölçüm trafo nötrüne aitse yanlıştır. Hangi noktada, hangi eşiğin geçerli olduğu ölçüm formuna işlenmeden rapor değersizdir.
Doğru ölçüm prosedürü — adım adım
Sahada ölçümü tekrarlanabilir ve savunulabilir kılan 8 adım:
- Kesin kapsam: Hangi noktaların ölçüleceği (trafo nötrü, pano gövdesi, makine ekipmanı, paratoner) tesis planından önceden çıkarılır.
- Devre durumu: Ölçülecek devre uygun şekilde enerjisizleştirilir veya yöntem seçimine göre kesintisiz ölçüm planlanır.
- Yöntem seçimi + gerekçe: Alan koşullarına göre yöntem belirlenir ve rapora yazılır.
- Cihaz doğrulaması: Kalibrasyon sertifikasının geçerliliği (aşağıda) ve cihazın ölçüm aralığı kontrol edilir.
- Elektrot kurulumu (3 nokta): C elektrodu min 20 m (veya 10× köşegen), P elektrodu E–C hattı üzerinde; plato kontrolü yapılır.
- Ölçüm + kayıt: Her nokta için en az 3 ölçüm alınır, tutarlılık kontrol edilir, ortalama ve değerler ham haliyle kaydedilir.
- Koşul kaydı: Hava durumu, toprak nemi, ölçüm tarih-saati not edilir — toprak direnci mevsimsel değişir, rapor bu bağlamda yorumlanmalıdır.
- Raporlama: Değer, yöntem, eşik, sonuç (uygun/uygun değil) ve öneriler tek formatta.
Kalibrasyon: Rakamın arkasındaki güvence
Bir ölçüm cihazının verdiği sayı, ancak cihaz kalibrasyonluysa anlamlıdır. Periyodik kontrol raporlarında cihazın TS EN ISO/IEC 17025 kapsamında akredite bir laboratuvarca kalibre edilmiş olması zorunludur. Kalibrasyon sertifikası, raporun ekine konmalı ve denetimde ibraz edilebilmelidir.
Kalibrasyonu olmayan bir cihazla ölçüm yapmak, cetveli olmayan marangozun “tam 45 cm” demesine benzer: sayı var, doğruluğu yok.
Sonuç: Ölçmek kadar, doğru anlatmak da işin yarısı
Saha deneyiminden bir gözlem: Sertifikasız cihazla ölçüm yapan firmaların raporları, en çok yöntem belirtmemeleri ve eşik değerlerini karıştırmaları nedeniyle denetimde düşüyor. Ölçümü doğru yapmak kadar, ölçümü doğru anlatmak da bu işin yarısıdır.
Topraklama ölçümü bir formalite değil, yılda bir kez yapılan bir can güvenliği sınavıdır. Kullandığınız yöntemin neyi ölçtüğünü, hangi eşikle karşılaştırdığınızı ve cihazınızın o sayıya güvenilir şekilde ulaştığını bilerek yapın.
Siz sahada hangi yöntemi kullanıyorsunuz? Denetimde size en çok sorulan soru ne oldu? Yorumlarda konuşalım.
